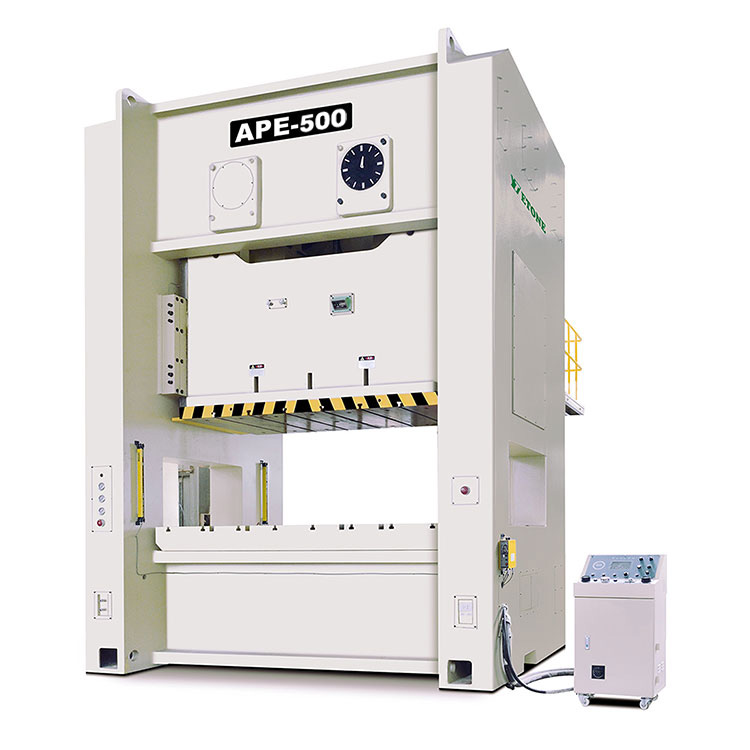

หลักการทำงานของ Crank Press

กดข้อเหวี่ยงเป็นเครื่องจักรกลที่ใช้กันทั่วไปซึ่งใช้กันอย่างแพร่หลายในการขึ้นรูปโลหะการปั๊มการตัดการหล่อตายและกระบวนการอื่น ๆ หลักการทำงานของมันขึ้นอยู่กับการเคลื่อนไหวเชิงกลของกลไกการเชื่อมต่อข้อเหวี่ยงซึ่งถูกแปลงเป็นการเคลื่อนไหวของแรงดันแบบลูกสูบเชิงเส้นผ่านการเคลื่อนที่แบบหมุนของข้อเหวี่ยง

หลักการทำงานขั้นพื้นฐานของ Crank Press:

การหมุนของข้อเหวี่ยง: แหล่งขับขี่ของกดข้อเหวี่ยงมักจะเป็นมอเตอร์ไฟฟ้าหรือเครื่องยนต์สันดาปภายใน มอเตอร์ขับเคลื่อนข้อเหวี่ยงเพื่อหมุนผ่านระบบส่งกำลังเช่นเกียร์และเข็มขัด

การส่งสัญญาณแบบข้อเหวี่ยงและการเชื่อมต่อ: ข้อเหวี่ยงเชื่อมต่อกับแท่งเชื่อมต่อและการหมุนของข้อเหวี่ยงจะถูกส่งไปยังตัวเลื่อนผ่านก้านเชื่อมต่อ ก้านที่เชื่อมต่อแปลงการเคลื่อนไหวการหมุนของข้อเหวี่ยงไปสู่การเคลื่อนไหวแบบลูกสูบขึ้นและลงของตัวเลื่อน ในกระบวนการนี้การเคลื่อนไหวของข้อเหวี่ยงคือการเคลื่อนที่แบบวงกลมในขณะที่การเคลื่อนไหวของตัวเลื่อนคือการเคลื่อนที่เชิงเส้น

การเคลื่อนไหวของแถบเลื่อน: ข้อเหวี่ยงจะขับเคลื่อนก้านที่เชื่อมต่อเพื่อเคลื่อนที่ดังนั้นจึงผลักตัวเลื่อนเพื่อเลื่อนขึ้นและลงในทิศทางแนวตั้ง เมื่อตัวเลื่อนเคลื่อนที่ลงแรงกระแทกขนาดใหญ่จะถูกสร้างขึ้นและแรงกระแทกนี้จะใช้สำหรับการกดปั๊มหรือสร้างงาน

การทำงานของจังหวะ: จุดศูนย์กลางที่ตายแล้วด้านบนของการกดข้อเหวี่ยงเป็นตำแหน่งสูงสุดของตัวเลื่อนที่เลื่อนขึ้นไปและจุดศูนย์กลางที่ตายไปด้านล่างเป็นตำแหน่งที่ต่ำที่สุดของตัวเลื่อนที่เคลื่อนที่ลง ในระหว่างการดำเนินการปั๊มตัวเลื่อนจะเคลื่อนที่จากศูนย์กลาง Dead ไปยังศูนย์กลางตายด้านล่างจากนั้นกลับไปที่ศูนย์กลาง Dead ด้านบนซึ่งเป็นวงจรการทำงานที่สมบูรณ์

การส่งแรงดันและแรงกระแทก: ความดันของกดข้อเหวี่ยงถูกส่งไปยังแม่พิมพ์หรือชิ้นงานบนโต๊ะทำงานโดยข้อเหวี่ยงและกลไกการเชื่อมต่อกลไกการสร้างแรงกดดันอย่างมากต่อชิ้นงานดังนั้นจึงเสร็จสิ้นการดำเนินการตามกระบวนการเช่นการปั๊มการตัดการดัดและการขึ้นรูป

องค์ประกอบสำคัญและฟังก์ชั่นของพวกเขา:

ข้อเหวี่ยง: ให้พลังงานการหมุนซึ่งมักจะเชื่อมต่อกับมอเตอร์ไฟฟ้าหรือแหล่งขับอื่น ๆ

การเชื่อมต่อก้าน: แปลงการเคลื่อนที่แบบหมุนของข้อเหวี่ยงเป็นการเคลื่อนที่แบบเส้นตรงของตัวเลื่อน

ตัวเลื่อน: ติดต่อชิ้นงานโดยตรงเพื่อทำการปั๊มการขึ้นรูปและงานอื่น ๆ

Base and Workbench: สนับสนุนการกดทั้งหมดและแก้ไขชิ้นงานให้บริการแพลตฟอร์มปฏิบัติการที่มีเสถียรภาพ

Punch and Die: ติดตั้งบนตัวเลื่อนและ Workbench ทำการประมวลผลโดยตรง

สรุป: หลักการทำงานของกดข้อเหวี่ยงส่วนใหญ่อาศัยข้อเหวี่ยงเพื่อขับเคลื่อนก้านเชื่อมต่อเพื่อหมุนซึ่งถูกแปลงเป็นการเคลื่อนที่เชิงเส้นขึ้นและลงของตัวเลื่อน การเคลื่อนไหวนี้ใช้เพื่อใช้แรงกดดันกับชิ้นงานเพื่อให้งานการประมวลผลที่แตกต่างกันเสร็จสมบูรณ์ ข้อได้เปรียบของมันคือมันสามารถให้แรงกดดันที่แข็งแกร่งและเหมาะสำหรับกระบวนการปั๊มและการขึ้นรูปต่างๆ
