หลักการและโครงสร้างของการกดชกความเร็วสูง

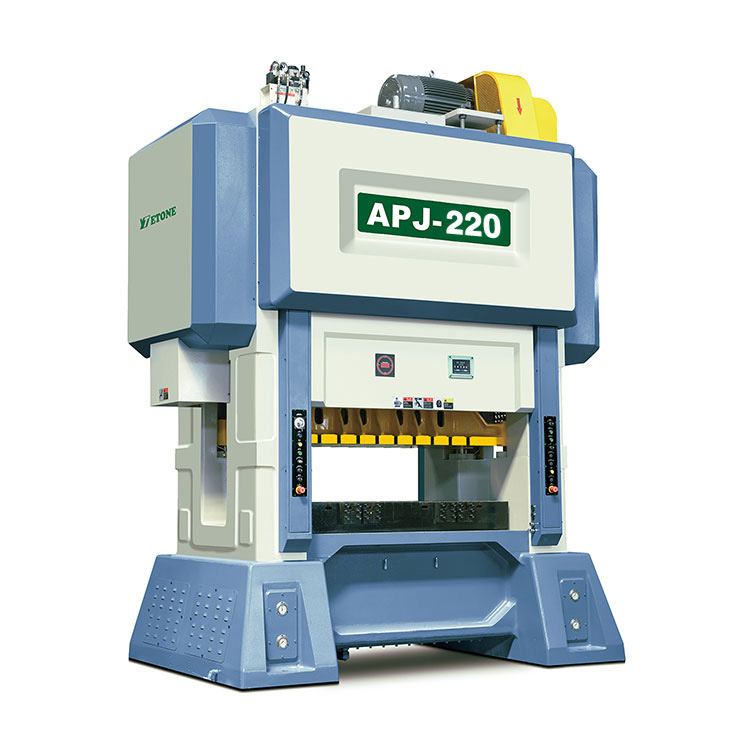

กด Punch ความเร็วสูงเป็นอุปกรณ์อัตโนมัติที่ใช้สำหรับการผลิตจำนวนมากที่ใช้กันอย่างแพร่หลายในการแปรรูปโลหะการปั๊มการขึ้นรูปและสาขาอื่น ๆ หลักการและโครงสร้างของมันมีดังนี้:

1. หลักการ

หลักการทำงานของกด Punch ความเร็วสูงคือการต่อยแผ่นโลหะให้เป็นรูปร่างที่ต้องการภายใต้แรงกดดันผ่านการชกต่อยกดหมัด ส่วนที่ทำงานหลักของ Punch Press คือการทำให้เกิดการเสียรูปโลหะผ่านการดำเนินการเจาะความถี่สูง กระบวนการทำงานมักจะรวมถึง:

การให้อาหาร: วัสดุถูกป้อนเข้าสู่พื้นที่ทำงานของการกดเจาะผ่านระบบการให้อาหารอัตโนมัติ

Punching: Punch Punch ความเร็วสูงส่งพลังงานจลน์ไปยังหมัดเพื่อให้การชกต่อยลงมาอย่างรวดเร็วและร่วมมือกับผู้ตายเพื่อเจาะชิ้นงาน

การปลดปล่อย: ชิ้นงานหลังจากการเจาะจะถูกปล่อยออกมาโดยอัตโนมัติเพื่อเตรียมพร้อมสำหรับการเจาะครั้งต่อไป

เครื่องอัดชกความเร็วสูงมักจะมีความเร็วสูงประสิทธิภาพการผลิตสูงและความแม่นยำสูงและเหมาะสำหรับการเจาะที่ต้องใช้การเจาะที่รวดเร็วและมีประสิทธิภาพ

2. โครงสร้าง

โครงสร้างของกด Punch ความเร็วสูงส่วนใหญ่รวมถึงส่วนต่อไปนี้:

เฟรม: เฟรมเป็นโครงสร้างสนับสนุนหลักของการกดหมัดซึ่งมีแรงกดดันในระหว่างกระบวนการเจาะและทำให้มั่นใจได้ถึงความเสถียรของกระบวนการเจาะ โดยทั่วไปแล้วโครงสร้างการเชื่อมเหล็กหล่อหรือแผ่นเหล็กจะถูกนำมาใช้เพื่อให้แน่ใจว่ามีความแข็งแรงและความแข็งแกร่ง

มู่เล่และเพลาข้อเหวี่ยง: มู่เล่ใช้เพื่อเก็บพลังงานและส่งพลังงานไปยังหมัดผ่านเพลาข้อเหวี่ยง มู่เล่ของเครื่องกดความเร็วสูงมักถูกออกแบบมาให้มีขนาดใหญ่ขึ้นเพื่อให้แน่ใจว่าการจ่ายพลังงานที่เสถียรเมื่อทำงานด้วยความเร็วสูง

Punch and Die: หมัดเป็นหนึ่งในองค์ประกอบหลักของ Punch Press โดยการร่วมมือกับผู้ตายจะทำให้การดำเนินการประมวลผลเสร็จสมบูรณ์เช่นการเจาะและการตัดชิ้นงาน ความเร็วเชื้อสายของหมัดนั้นเร็วมากจึงมั่นใจได้ว่าประสิทธิภาพการผลิตสูง

ระบบสไลด์: ตัวเลื่อนเป็นส่วนประกอบที่เชื่อมต่อหมัดกับเพลาข้อเหวี่ยง มันมักจะติดตั้งในเฟรมและสามารถเคลื่อนที่ในทิศทางแนวตั้งผ่านระบบก้านเชื่อมต่อที่เชื่อมต่อ การเคลื่อนไหวของแถบเลื่อนช่วยให้การชกต่อยออกแรงกดดันที่เพียงพอต่อการตาย

ระบบพลังงาน: รวมถึงมอเตอร์ไฟฟ้าตัวลด ฯลฯ เพื่อจัดหาแหล่งขับขี่ ระบบพลังงานของกด Punch Punch ความเร็วสูงจะต้องสามารถตอบสนองได้อย่างรวดเร็วเพื่อให้แน่ใจว่าการเกิดแรงกระแทกความเร็วสูง

ระบบการให้อาหารอัตโนมัติ: เพื่อให้เกิดการผลิตเป็นจำนวนมากระบบการให้อาหารอัตโนมัติมักใช้กับการกดชกความเร็วสูง มันสามารถป้อนแผ่นโลหะลงในโต๊ะทำงานโดยอัตโนมัติและวางตำแหน่งอย่างถูกต้องเพื่อให้แน่ใจว่ามีความแม่นยำและความสอดคล้องของการเจาะแต่ละครั้ง

ระบบการปลดปล่อย: ของเสียหลังจากการปั๊มจะต้องถูกลบออกในเวลา ระบบการปลดปล่อยจะเคลื่อนย้ายของเสียออกจากพื้นที่ทำงานโดยวิธีนิวเมติกหรือเครื่องจักรกลเพื่อให้สายการผลิตราบรื่น

3. คุณสมบัติ

ความเร็วสูง: ความเร็วในการปั๊มของเครื่องกดความเร็วสูงมักจะสูงถึงหลายร้อยครั้งต่อนาทีหรือมากกว่านั้นซึ่งเหมาะสำหรับการผลิตจำนวนมาก

ความแม่นยำสูง: เนื่องจากระบบควบคุมความเร็วสูงและการควบคุมที่แม่นยำของเครื่องเจาะความเร็วสูงจึงสามารถรับประกันความแม่นยำของผลิตภัณฑ์ปั๊มได้

ระบบอัตโนมัติ: เครื่องเจาะความเร็วสูงจำนวนมากติดตั้งระบบการให้อาหารอัตโนมัติและระบบปลดปล่อยเพื่อลดการแทรกแซงด้วยตนเองและปรับปรุงประสิทธิภาพการผลิต

4. ฟิลด์แอปพลิเคชัน

เครื่องกดชกความเร็วสูงใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์รถยนต์เครื่องใช้ในบ้านอุปกรณ์การแพทย์และอุตสาหกรรมอื่น ๆ เพื่อดำเนินการเช่นการปั๊มการตัดและการก่อตัวของแผ่นโลหะและผลิตชิ้นส่วนที่มีความแม่นยำและชิ้นส่วนโครงสร้างต่างๆ

กดชกความเร็วสูงสามารถบรรลุการผลิตที่มีประสิทธิภาพสูงและมีความแม่นยำสูงลดต้นทุนแรงงานและปรับปรุงระดับระบบอัตโนมัติของสายการผลิต
